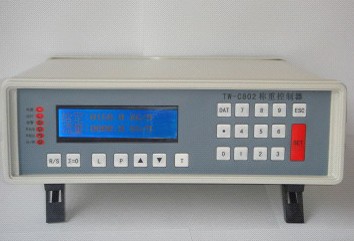

一、TW-C802稱重控制器技術指標
1:供電電源:AC220V±10％ 20W 50HZ/60HZ。
2:模擬量輸入0-1.25V 對應數字0-60000。
3:傳感器供電6V ,放大器最大輸入12.5MV。
4:模擬量控制輸出（隔離）:0-5V。
5:外部流量設定輸入:4～20MA 0～20MA 0～10MA （隔離）。
6:當前流量輸出 :4～20MA 0～20MA 0～10MA （隔離）。
7:脈沖速度輸入,0-3000HZ,全光電隔離。
8:RS485 通訊接口,通訊距離1200M。
9:儀表可組網TW3000系統,組網儀表數量32臺。
A:LED顯示單位:流量 KG/M T/H(公斤/分鐘 噸/小時 )
累計量 噸 范圍 99999.999 9999999.9 。
B:儀表尺寸：長*寬*高=285*85 *265 MM。
TW-C802稱重控制器功能代碼表：
|
代碼
|
顯示嗎
|
參數說明
|
范圍
|
|
P01
|
參數分區選擇
|
0 修改P01-P12
132 修改P13--P38
|
0-255
|
|
P02
|
流量設定值
|
流量給定值
|
0-9999.9
|
|
P03
|
測零選擇
|
測零
|
0-1（▲）
|
|
P04
|
標定選擇
|
標定
|
0-1（▲）
|
|
P05
|
流量單位選擇
|
計量單位選擇
|
0-1
|
|
P06
|
啟動方式選擇
|
選擇儀表啟動方式
|
0-1
|
|
P07
|
通訊發送延時
|
RS485通訊發送延時
|
1-40
|
|
P08
|
粗流輸出
|
調節粗流PI輸出
|
4000
|
|
P09
|
細流輸出
|
調節細流PI輸出
|
2000
|
|
P10
|
零點
|
空秤時的模擬量
|
0-30000
|
|
P11
|
校準系數
|
顯示數與實際數相符的比例系數
|
0-152587
|
|
P12
|
流量小數位數
|
流量顯示小數點的位數
|
0-3
|
|
P13
|
通訊地址
|
RS485通訊設備號
|
0-31
|
|
P14
|
流量報警系數
|
料報警系數（%）
|
0-99.99
|
|
P15
|
清除全部參數
|
將全部參數清除為0
|
0-255
|
|
P16
|
測零時間
|
測零過程時間
|
0-9999秒
|
|
P17
|
放大倍數選擇
|
二級程控放大倍數
|
0-3
|
|
P18
|
砝碼重量
|
標定時實際重量
|
0-9999.9kg
|
|
P19
|
純計量方式
|
沒有輸出的計量方式
|
0-1
|
|
P20
|
啟動延時
|
啟動延時時間
|
0-9999 秒
|
|
P21
|
編程第三步
|
啟動是否測零選擇
|
0
|
|
P22
|
標定時間
|
標定過程時間計數
|
0-9999 秒
|
三、TW-C802稱重控制器使用說明
TW-C80系列稱重控制器是我單位采用國際最新技術研制和生產的新一代配料稱儀表，是靜態，動態計量和配料的專用智能儀表。它集計量與控制功能為一體，與恒速稱，調速稱，靜態稱配套使用，實現各種物料的稱重與配料。儀表采用專用單片機，隔離的開關量輸入輸出接口,高性能的A/D和D/A轉換器，配RS-485通訊接口，可方便接入DCS系統。智能化PI輸出可對變頻器，滑差電機控制器等執行機構進行閉環控制。
儀表按鍵定義如下：
功能鍵 R/S ∑=0 L P ▲ ▼ DAT SET ESC
數字鍵 0 1 2 3 4 5 6 7 8 9 和小數點鍵。
R/S： 啟動或停止儀表。單次啟動，偶次停止。
∑=0： 總量燈亮?xí)r，按∑=0鍵，清總量。
L： 在修改狀態下，按L鍵,返回上一個參數。
P ： 打印總量（定制）。
▲： 修改參數時，用于增加數值。
修改參數時，連續按壓，將快速增加數值。
不修改參數時，選擇循環顯示的參量。
▼： 修改參數時，用于減少數值。
連續按壓， 將快速減少數值。
DAT： 進入?yún)?shù)修改狀態，在按▲▼鍵前，按DAT鍵，進入數字修改狀態。
此時用數字鍵修改參數，若輸入錯誤，可按DAT鍵重新輸入。輸入完成后，按SET鍵保存本參數。
SET ： 參數修改鍵，按住超過2秒進入修改狀態，此時，顯示屏上出現提示。
在參數修改狀態下，按SET鍵，保存本參數并進入下一個修改參數。
ESC： 退出鍵。在參數修改狀態下，按此鍵退出修改狀態。
循環顯示的參量：
按鍵▲▼ ,在顯示屏上循環顯示輸入,給定,輸出,總量,溫度，第二輸入等參數。.
輸入：顯示輸入的模擬量， 信號輸入范圍:0-1.25V 模擬量 ：0-60000。
給定：顯示儀表的給定值(鍵盤給定或遠程給定)， 單位：KG/分鐘 T/小時。范圍：****.*。
輸出：儀表控制的PI輸出值，范圍：0-4096 ,對應D/A輸出 0-5V。
總量：儀表配料的累計量， 單位：噸 。
溫度：儀表內的溫度。
輸入：顯示輸入的4-20ma的模擬量。
P01 參數分區選擇：0 ，132
一級參數(參數分區選擇=0)：
P02 流量設定值：設定值。范圍：0-9999.9 。單位：KG/分鐘。或噸/小時
儀表運行時的流量目標值.在“給定方式選擇”=1時,此設定值有效.
設定值有兩種修改方式, 給定方式選擇=0 時,通過儀表按鍵修改或RS485通訊進行遠程 設定,給定方式選擇=1時,通過接線端子4-20輸入信號進行遠程設定
P03 測零選擇 ：手動測零。范圍：00-1。用鍵▲▼修改“測零選擇”=1，按SET鍵，開始 測零。
在儀表安裝完畢,模擬量達到要求后, 可以進行手動測零。測零時按鍵不起作用。
1:用鍵▲▼修改測零選擇=1，按SET鍵，開始 測零。此時液晶下排顯示測零時間.
液晶上排顯示輸入模擬量。
2:測零時間結束后,液晶上排顯示本次零點大小,可用增加 減少鍵修改合適后按SET鍵
保存本次零點，結束本次測零。
測零時,嚴禁觸摸秤體.
P04 標定選擇： 標定。 范圍：00-1。用鍵▲▼修改 標定選擇=1，按SET鍵，開始 標定。
標定的目的求校準系數,使儀表顯示的數據與實際的物料量相符,校準系數是影響秤計量精度的因素之一. 標定后,除非維修秤體,校準系數不允許改動。
開啟秤體,手動測零后可進行標定。
1:在一級參數下,用鍵置▲▼標定選擇為1。按SET鍵, 開始標定 。
此時，液晶的上排顯示標定時間。下排顯示瞬時流量。
2:手動加砝碼。
3:重量顯示穩定后，按SET鍵,液晶下排顯示儀表計算的累積量（大于2kg，標定有效）。 液晶上排顯示砝碼的實際重量，按DAT鍵修改砝碼重量為實際砝碼重量。按SET鍵,系統自動計算K值。修改合適后, 按SET 鍵, 保存新的K值,結束本次標定。
標定時,嚴禁觸摸秤體.
P10 啟動方式選擇：?jiǎn)?dòng)運行 按鍵控制或者遠程控制。 范圍：00-1。
0:儀表鍵盤控制儀表的啟動或停止。
1:遠程控制儀表的啟動或停止。通過端子排的數字輸入1進行控制。
二級參數(參數分區選擇=132)：
P15 零點：零點。一般為傳感器滿量程的1/3。
零點,秤體皮帶上無料時的模擬量。可通過"測零選擇" =1自動測出,也可以通過鍵盤手動修改。
P16 校準系數：轉換系數。范圍：1--152587(無小數點)。
"校準系數" 值決定系統計量的準確性,儀表使用以前必須進行標定,也可通過鍵盤進行合適的修改。
P18 流量小數位數：流量顯示精度。 范圍：0-3
" 流量小數位數" 決定了顯示流量的小數位數,可隨時調整小數位數,滿足顯示精度。
0：無小數點 1:1位小數 2：2位小數 3：3位小數
P20 通訊地址：組網設備號。范圍：0-31.修改完后，需斷電運行有效。
在TW3000集散控制系統中本儀表的位置代號。0 表示第1路儀表, 31表示第32路儀表TW-C80稱重控制器可組網運行,最大臺數:32 ，通訊距離1200M。
P25 清除全部參數: 清除全部參數， 范圍：00----255。
使用中,如果系統崩潰需要重新設置時,可用此功能清除全部參數,重新設置。
用鍵盤修改參數CEE=188，按SET鍵， 清除全部參數,再斷電運行。
P27 測零時間: 測零時間， 范圍：00----9999秒。
儀表測零時間的長短,可由此參數設定。當秤體震動幅度較大時,可適當延長測零時間。
P30 砝碼重量: 標定時實際的重量(可提前輸入,提高標定速度),單位KG。
四、TW-C802稱重控制器操作舉例：
A:循環顯示 輸入模擬量 給定 模擬輸出 總量 溫度 4-20MA模擬量。
1:在上電時,液晶第一排顯示模擬量.， 第二排顯示重量(KG)和瞬時流量。
2: 按▲鍵或 ▼鍵, 循環顯示輸入模擬量 給定 模擬輸出 總量 溫度 4-20MA模擬量。
注意：1：儀表電源進線必須接好，接線螺絲壓緊。不允許出現接觸不好，受潮生銹現象。
2：儀表控制柜 儀表接地線必須單獨接大地 。
3：傳感器屏蔽線必須單獨接大地。儀表控制柜接地 傳感器屏蔽線接地和強電電器接地不能共用一個接地。
4：變頻器 變頻器控制柜必須接大地。
5：變頻器控制的電機必須接大地。
6：供電電源嚴禁與大功率或啟動頻繁的電器共用。安裝前必須仔細閱讀本說明書，清楚各個細節，保證安裝質量。
稱重儀表標定步驟
標定步驟：按住SET鍵3s進入?yún)?shù)分區選擇 → 按DAT鍵修改分區為0 按SET鍵進入0分區 → 按SET鍵下翻找到測零選擇 → 按“↑”鍵選擇1 → 按SET鍵開始測零 → 測零結束后按SET鍵繼續下翻找到標定選擇 → 按“↑”鍵選擇1 → 按SET鍵開始標定（此時放上砝碼）→ 按SET鍵下翻找到砝碼重量 → 按DAT鍵修改砝碼重量為所放砝碼實際重量 → 按SET鍵下翻儀表會自動計算出K值 → 按SET鍵保存K值→按ESC退出標定儀表此時顯示重量為砝碼實際重量（可以進入分區132，通過手動修改校準系數使計量更準確）
另：建議秤體每一個月進行一次校準，如果誤差過大需重新標定。
TW802儀表附：以下參數為關鍵系統參數非必要?jiǎng)?wù)修改。
啟動方式選擇 修改為1；
粗流輸出 修改為4000；
細流輸出 修改為2000；
通訊地址 一號儀表為1，二號儀表為2，三號儀表為3，四號儀表為4；
編程第三步 修改為0.
通訊地址和編和第三步修改后儀表必須重新上電。
